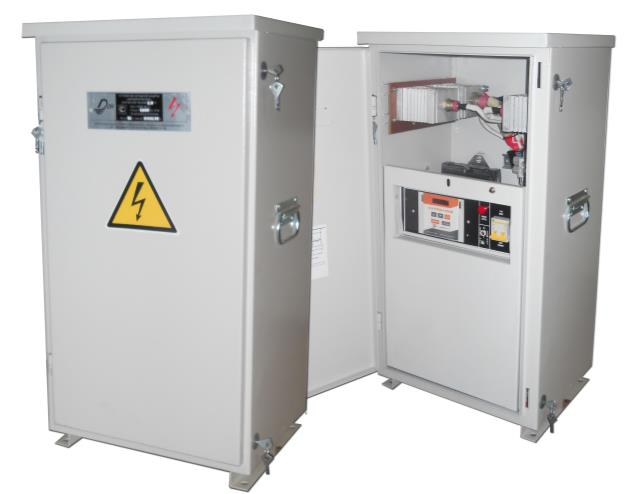

Станции катодной защиты CORRSTOP: надёжная защита трубопроводов от коррозии
Коррозия подземных металлических сооружений — одна из главных причин аварий на трубопроводах, промысловых сетях и других инженерных коммуникациях. Компания CORRSTOP предлагает линейку автоматических станций катодной защиты (СКЗ), разработанных для эффективной и долговечной защиты подземных объектов от электрохимической коррозии, в том числе в зонах воздействия блуждающих токов.
Назначение
Станции катодной защиты CORRSTOP предназначены для защиты подземных металлических сооружений — трубопроводов, резервуаров, промысловых коммуникаций — от почвенной коррозии. Оборудование рассчитано на непрерывную круглосуточную работу и может эксплуатироваться на открытом воздухе в широком диапазоне температур: от –45°C до +45°C, при относительной влажности до 98%.
Конструкция и принцип работы
В основе станции — регулируемый однофазный тиристорный выпрямитель мостового типа, обеспечивающий стабильную работу при значительных колебаниях сопротивления нагрузки и устойчивость к колебаниям напряжения питающей сети. Оборудование размещено в металлическом антивандальном шкафу со степенью защиты IP34, оснащённом откидным обслуживаемым шасси, что упрощает монтаж и последующее техническое обслуживание.
Станция включает:
- силовой понижающий трансформатор с возможностью переключения обмоток для получения удвоенного выходного напряжения;
- интеллектуальный контроллер управления с клавиатурой и сверхярким LED-дисплеем;
- узел защиты от атмосферных и сетевых перенапряжений (варисторные цепи) на входных и выходных цепях;
- узел учёта электроэнергии;
- клеммы для подключения дренажных кабелей, электрода сравнения и вспомогательного электрода.
Для моделей с повышенными требованиями к качеству выходного сигнала предусмотрена комплектация с интегрированным или внешним блоком сглаживающего фильтра пульсаций, снижающим уровень пульсаций постоянного тока на выходе.
Комплектации с блоком ёмкостно-индуктивного фильтра, благодаря подбору моточных элементов, обладают исключительными показателями энергоэффективности, не уступающими, а в некоторых режимах и превосходящими показатели станций катодной защиты, построенных на базе высокочастотных преобразователей.
Режимы работы
Контроллер станции обеспечивает несколько режимов управления, переключаемых как локально, так и удалённо:
- автоматическая стабилизация защитного (суммарного) потенциала на сооружении в диапазоне от –0,8 до –3,5 В;
- автоматическая стабилизация поляризационного потенциала в диапазоне от –0,8 до –1,2 В (при поставке в комплекте с модулем преобразователя);
- автоматическая стабилизация выходного тока (режим защитного тока);
- ручная установка выходного напряжения и тока без функции стабилизации.
При обрыве цепи нагрузки или цепи измерения потенциала станция автоматически переключается в резервный режим работы и восстанавливает заданный режим после устранения неисправности — без участия оператора.
Телемеханика и удалённый мониторинг
Модификации с функцией телемеханики оснащаются модулем связи и поддерживают передачу данных по протоколу Modbus RTU через интерфейс CAN/RS-485, а также по каналам GSM/GPRS с поддержкой технологии OPC UA. Это позволяет:
- удалённо отслеживать выходной ток, напряжение и защитный потенциал;
- контролировать показания счётчика электроэнергии и наработку в часах;
- получать оповещения об аварийных режимах;
- вести электронный архив рабочих параметров станции (глубина архива — 2 месяца, дискретность записи — 1 час).
Такая функциональность существенно упрощает эксплуатацию протяжённых трубопроводных систем, позволяя обслуживающему персоналу контролировать десятки станций без выезда на объект.
Надёжность и срок службы
Оборудование рассчитано на длительную эксплуатацию:
- средняя наработка на отказ — не менее 40 000 часов;
- установленный ресурс — 100 000 часов;
- срок службы — не менее 15 лет;
- гарантийный срок эксплуатации — 12 месяцев с момента ввода в работу (но не более 24 месяцев со дня отгрузки).
Линейка мощностей
Станции CORRSTOP выпускаются в диапазоне номинальных мощностей от 0,3 до 5,0 кВт, что позволяет подобрать оптимальное решение как для локальных объектов, так и для протяжённых магистральных трубопроводов. Доступны базовые комплектации, а также варианты с интегрированным фильтром пульсаций, цифровым блоком управления и функциями телемеханики.
Станции катодной защиты CORRSTOP производятся в соответствии с требованиями действующих технических регламентов и стандартов безопасности низковольтного оборудования и электромагнитной совместимости.
